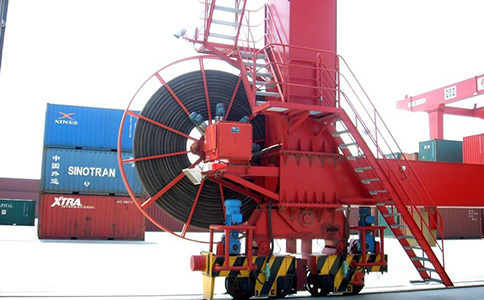

電纜卷筒由以下幾個部分組成: 卷筒式電纜卷盤、集電器箱、減速箱、磁滯聯軸器和變頻電動機。其中變頻電動機配置有電磁制動器、測速編碼器和風機。磁滯聯軸器在正常收纜和放纜時均不起作用，在故障情況下，如果卷筒電纜拉緊超過設置力矩值而打滑，它可起到保護作用。

電纜卷筒的工作原理

電纜卷筒上的動力部分和調速部分是由電機來承擔的，這種電機具有獨特的電氣和機械特性。電機調速范圍寬，具有較軟的機械特性，當負載變化時電機的工作轉速也相應變化，即負載增加轉速下降，負載下降轉速上升。而且電機可以在其轉矩、轉速的機械特性曲線上任意一點都能長期穩定的運行，所以可以保證卷筒電纜在卷盤的相應半徑上獲得適當?shù)木砝@速度和拉力。

1、卷取電纜：電機輸出力矩為動力，通過減速部分帶動卷盤收取電纜。

2、釋放電纜：電機輸出力矩為阻礙力, 防止電纜快速拉開卷盤，保證了放纜的同步性。

3、停機時：長期堵轉電機帶有盤式常閉制動器，可以保證電機斷電時，電纜不會因重力作用從卷盤上滑落。

新型電纜卷筒采用變頻控制，在起升機構卷筒上裝設有開度檢測編碼器，通過現場測量，把起升機構鋼絲繩換層時的實際開度值寫入PLC 內，通過PLC 內部邏輯運算得出鋼絲繩在各層時電纜卷筒電動機頻率的給定值，實現新型電纜卷筒和起升機構線速度一致。在起升機構上升或者下降時，電纜卷筒以相同的線速度上升或者下降，在整個過程中，新型電纜始終處于放松狀態，彌補了以往力矩式、磁滯式和恒張力變頻式新型電纜卷筒的不足之處，解決了新型電纜始終受力而經常出現電纜斷芯的問題。

• 問

  為什么拖鏈電纜的拖鏈彎曲次數那么卷？

  答

  一種比較熱門并且很多人都認可的拖鏈電纜識別方法，是導致拖鏈電纜的拖鏈彎曲次數內卷的主要原因--拖鏈電纜的拖鏈彎曲次數越高越好。拖鏈電纜能達到的拖鏈彎曲次數由所在的環境、彎曲半徑、行程、速度或頻率等多種因素決定。條件嚴苛，拖鏈耐彎曲次數就低，條件寬松，拖鏈耐彎曲次數就高，相對于卷材料，卷工藝，卷品質，卷拖鏈彎曲次數比較
